工程實務：隔震系統概要
2022-02-15 | 詹淑芬隔震系統概要

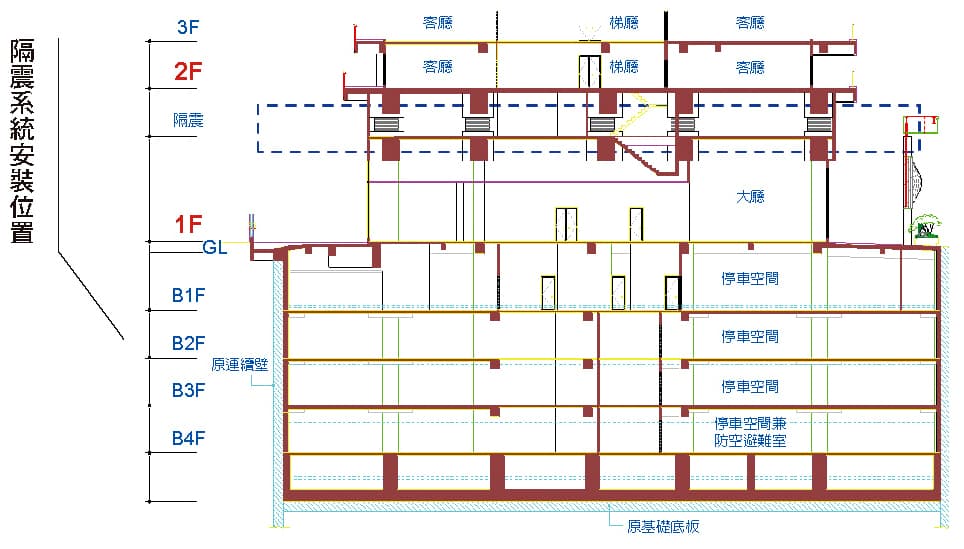

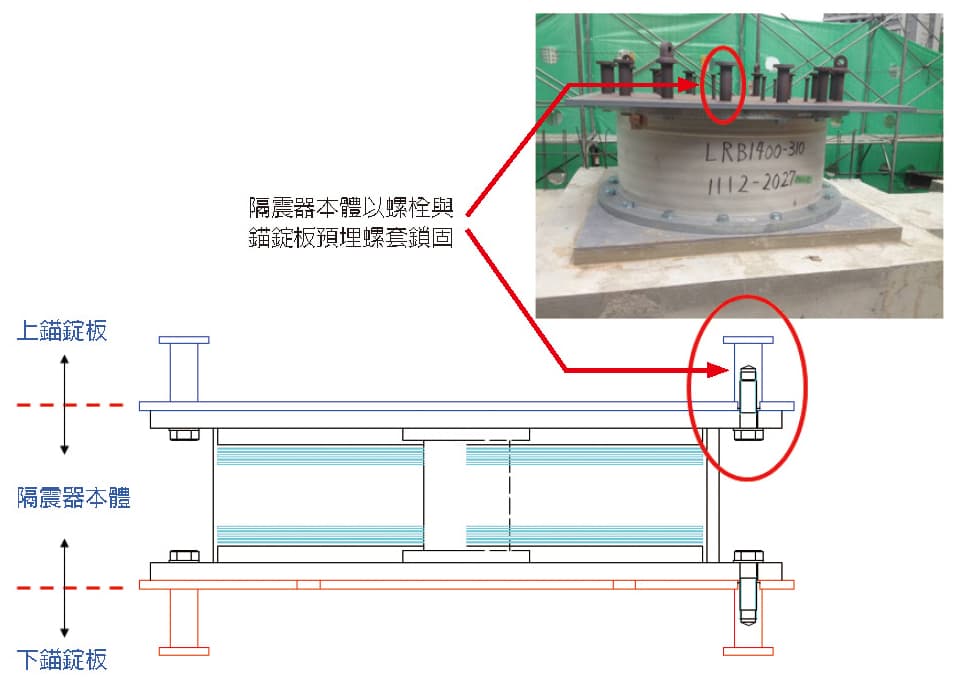

一、隔震器元件說明：

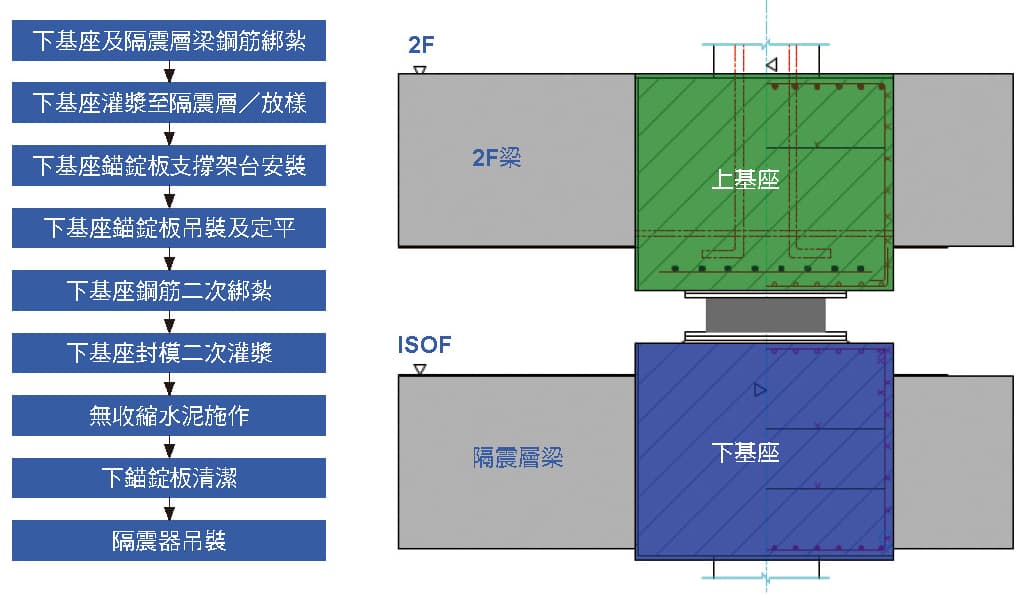

二、隔震器施工品管說明：
各階段施工品管停檢點，須拍照留存記錄並填寫自檢表。
各階段施工品管停檢點，須拍照留存記錄並填寫自檢表。

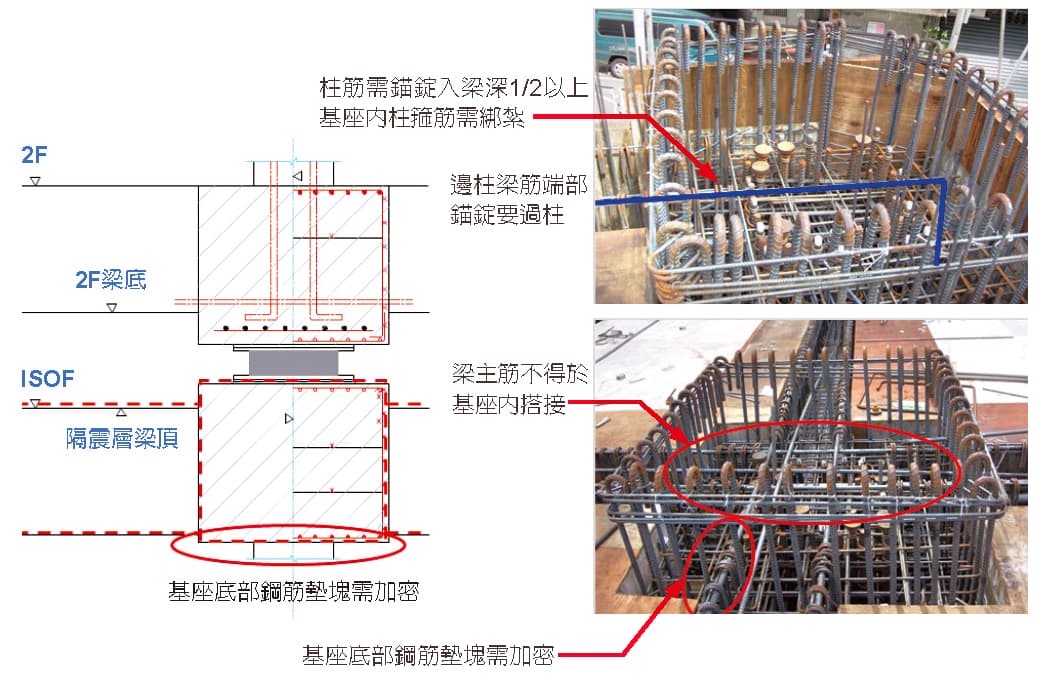

1. 下基座及隔震層梁鋼筋綁紮

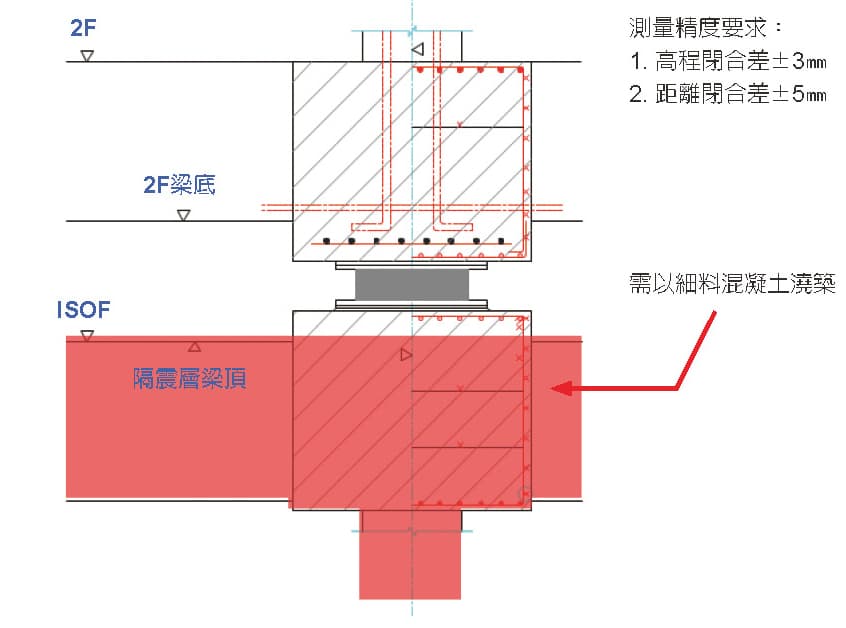

2. 下基座灌漿至隔震層／放樣

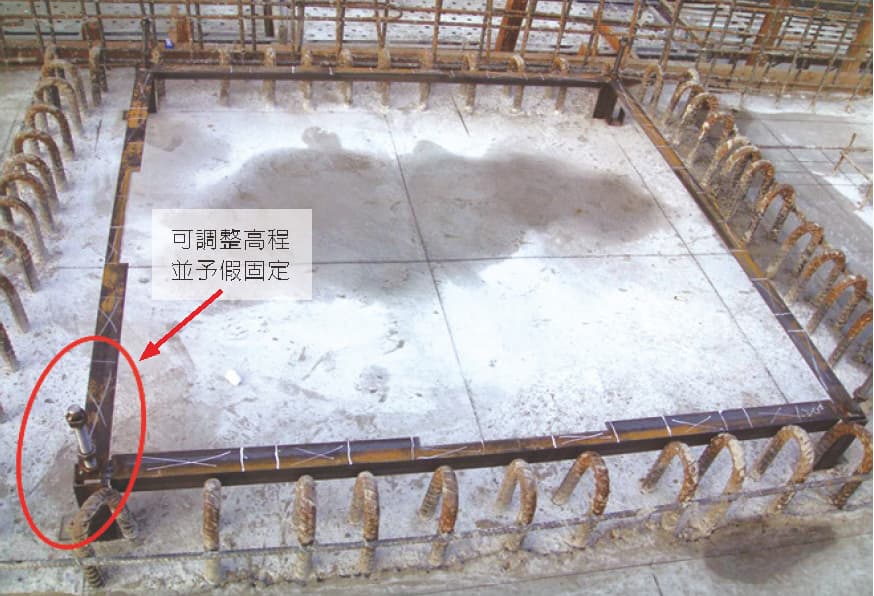

3. 下基座錨錠板支撐架台安裝

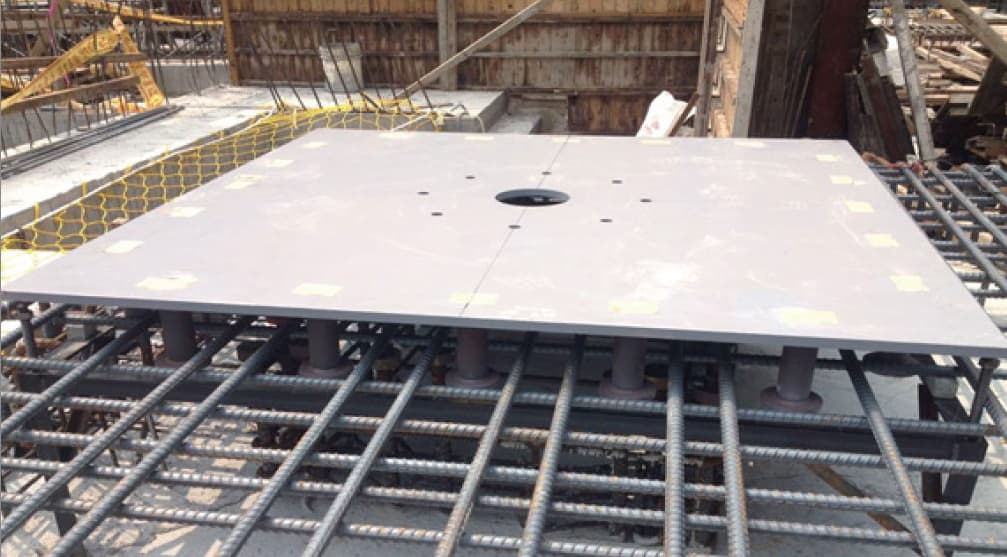

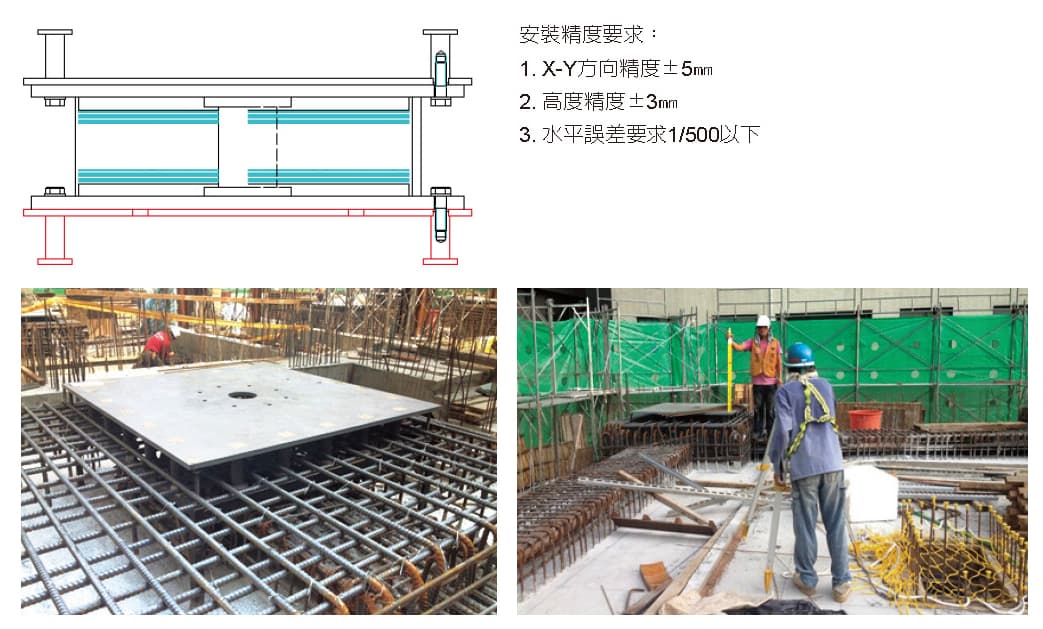

4. 下錨錠板安裝及定平
5. 下基座鋼筋二次綁紮
垂直主筋需配合預埋板調整間距，以避免繫筋與預埋螺套及螺杆衝突。
垂直主筋需配合預埋板調整間距，以避免繫筋與預埋螺套及螺杆衝突。

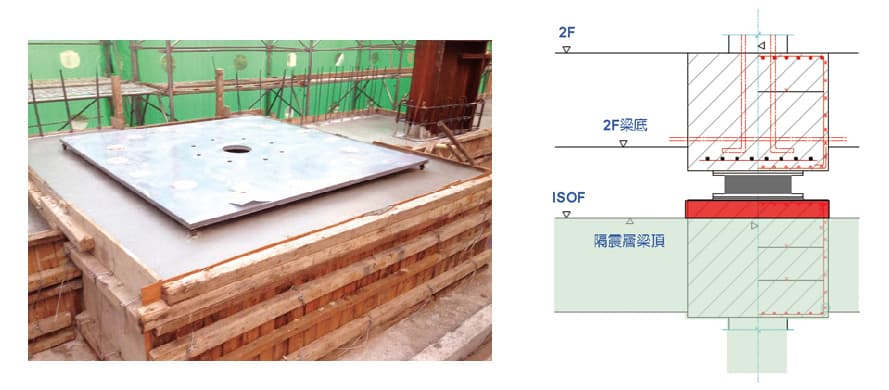

6. 下基座封模二次灌漿
灌漿完成後需養護7天，使混凝土乾縮完成始得進行下個步驟。
品管要求：
1. 需使用細料及坍度18㎝混凝土
2. 灌漿高度至預埋版下3㎝
3. 搗築振動機不得與預埋板接觸
4. 需搗實至表面無氣泡產生並修齊表面
灌漿完成後需養護7天，使混凝土乾縮完成始得進行下個步驟。
品管要求：
1. 需使用細料及坍度18㎝混凝土
2. 灌漿高度至預埋版下3㎝
3. 搗築振動機不得與預埋板接觸
4. 需搗實至表面無氣泡產生並修齊表面

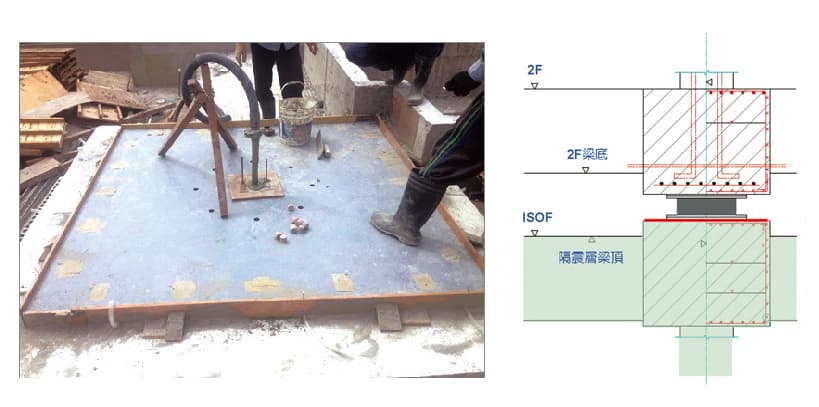

7. 無收縮水泥施作
灌漿完成後需養護3天，使無收縮水泥強度達5000psi，始得進行下個步驟。
品管要求：
1. 無收縮水泥流度要求18~30㎝
2. 灌漿高度至預埋版高度中央
3. 灌漿前需以空氣槍確實清理底部
4. 無收縮水泥氣泡率需低於5%
灌漿完成後需養護3天，使無收縮水泥強度達5000psi，始得進行下個步驟。
品管要求：
1. 無收縮水泥流度要求18~30㎝
2. 灌漿高度至預埋版高度中央
3. 灌漿前需以空氣槍確實清理底部
4. 無收縮水泥氣泡率需低於5%

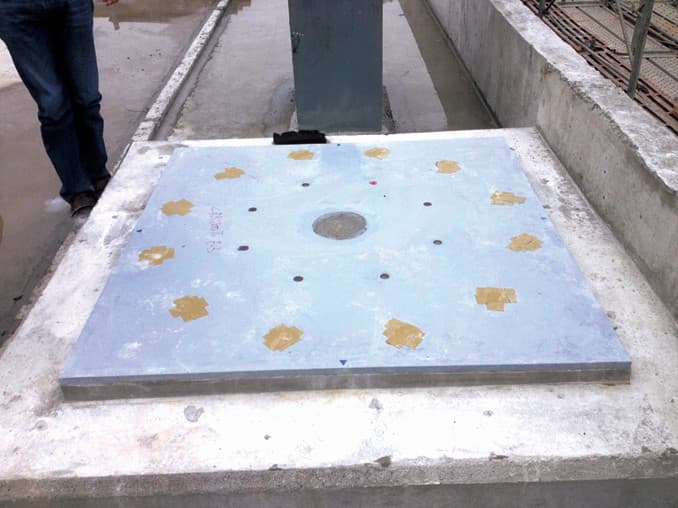

8. 下錨錠板清潔

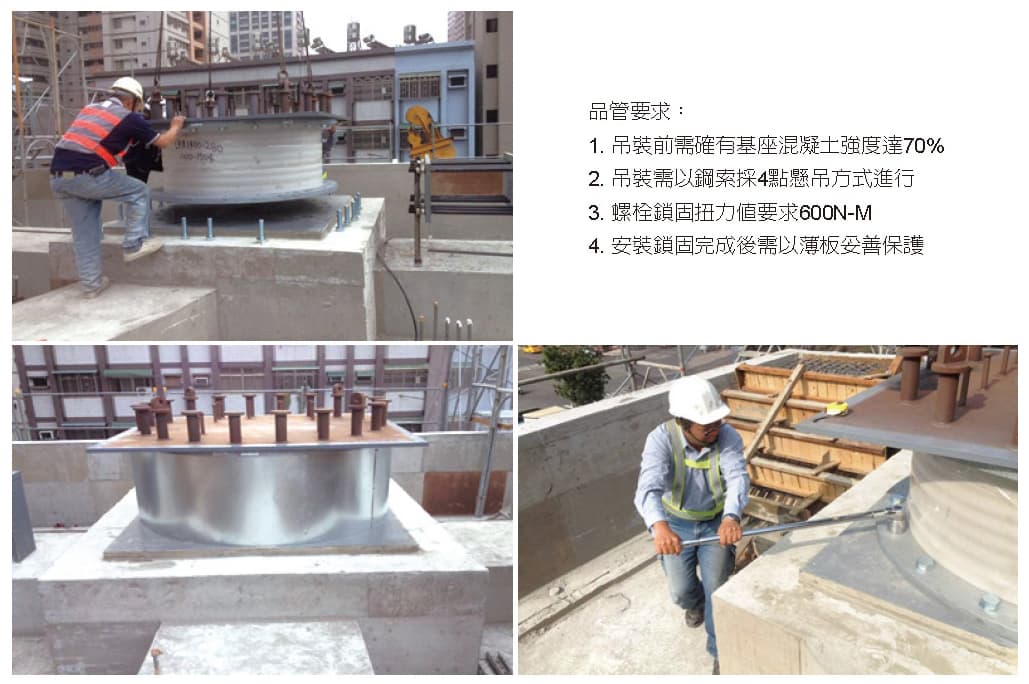

9. 隔震器吊裝

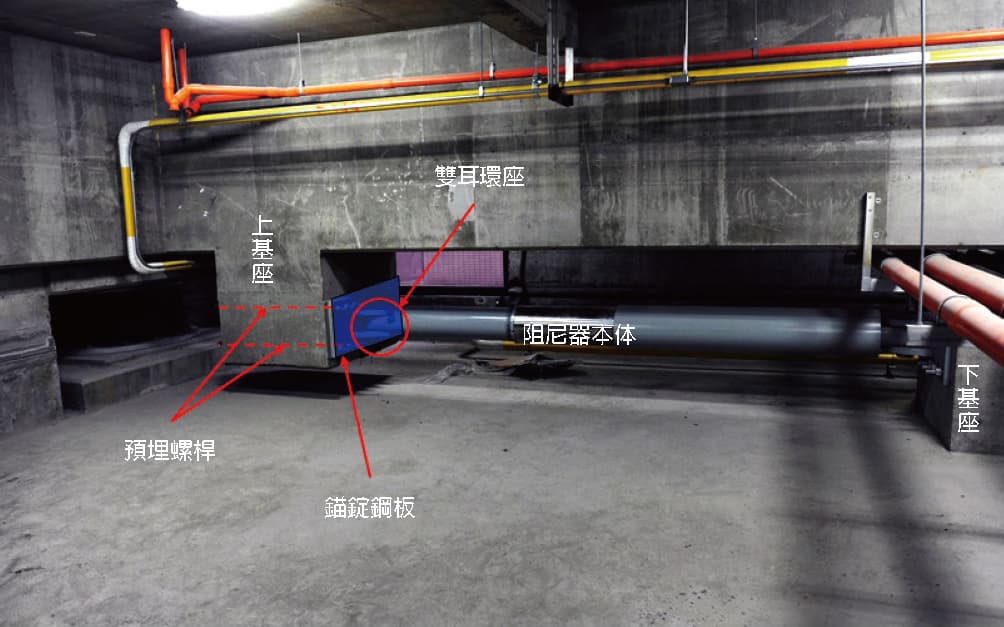

三、阻尼器元件說明：

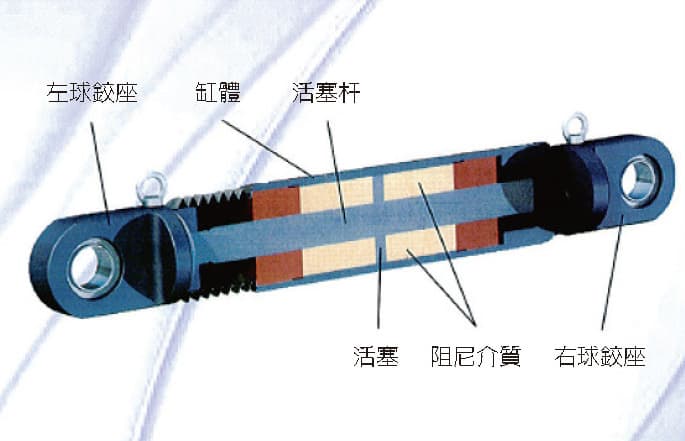

1. 阻尼器工作原理
當結構受到風或地震外力時，左球鉸座帶動活塞桿往返運動，阻尼介質在以活塞為分隔的兩個控制體之間迅速流動。在此過程中，阻尼介質分子間、介質與活塞桿、介質與缸體壁之間，產生劇烈磨擦因而產生阻尼力。阻尼力在活塞往復運動中做的功使外載震動的機械能轉換為阻尼介質的內能，以熱量的型式散發，進而消耗輸入的外載震動能量。
2. 阻尼器工作原理
